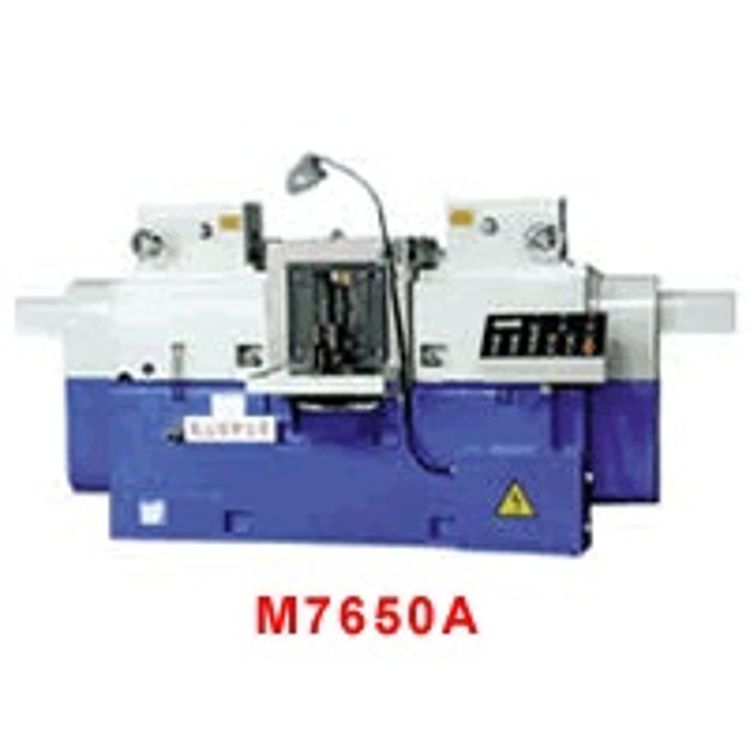

基本参数品牌:乳山双丰机床型号:MKY7650A(B)详细说明
本机床属于高精度磨削机床,主要用于小型轴承套圈及圆柱、圆锥滚子磨削,也可用直线轴承套、滚针轴承套、活塞销及其它环形工件磨削加工。
副磨头电机配备交流变频器无级调速时,可实现对工件两端面不等面积的等量磨削(MKY7650B)。
机床结构为卧式布局,磨头进退导轨采用镶钢导轨,刚性好。
机床采用圆盘式送料方式,送料速度采用交流变频器无级调速。
磨头进退、进给由两联动数控系统控制。
砂轮自动修整由电气和液压控制,性能稳定。
机床工作精度:
尺寸差:<0.02mm
平行差:<0.002mm
表面粗糙度:Ra≤0.32μm
主要技术参数:
项目 | 单位 | 参数 |
工件直径 | mm | 3-60 |
工件厚度 | mm | 5-120 |
砂轮尺寸(直径×内径×厚度) | mm | 500×305×75(63) |
磨头主轴转速 | r/min | 1060 |
磨头移动行程 | mm | 120 |
磨头磨削最小进给量 | mm | 0.001 |
送料速度 | m/min | 0.5-4(无级调速 |
电机总功率 | Kw | 11×2 |
外型尺寸(长×宽×高) | mm | 2965×2155×1700 |
机床重量 | Kg | 5000 |
